端末とルーターをつなぐ道のうち、ケーブルで物理的につなぐのが有線接続です。
概要 — まず全体をつかむ
詳細 — 1段階ずつ追う
これは何をする係？
LANケーブルなどで、機器どうしを直接つなぎます。信号がケーブルの中を通るので、安定して速く、電波の干渉に強いのが特徴。据え置きのPCやゲーム機、サーバなどでよく使われます。
アニメーション『有線（銅線に電気信号）』を開く
この部分をもっと深く（中級）
有線接続の中身は Ethernet（イーサネット） という規格です。ツイストペア（銅線を撚り合わせたケーブル）を使い、機器どうしを直接つなぎます。今は全二重が標準で、送信と受信が同時にできるため、昔のような衝突（コリジョン）は起きません。
- 信号を運ぶ — 電気信号がケーブルの中を通る
- 規格で速度が決まる — 1000BASE-T（1Gbps）などの規格に沿う
- 撚り線でノイズに強い — ツイストペアが干渉を打ち消す
アニメーション『有線（銅線に電気信号）』を開く
登場人物メモ:
- ※1 カテゴリ — ケーブルの世代（Cat5e・Cat6など）。上の世代ほど速度や距離に強い
- ※2 全二重 — 送信と受信を同時に行える方式。衝突が起きない
有線の道の種類

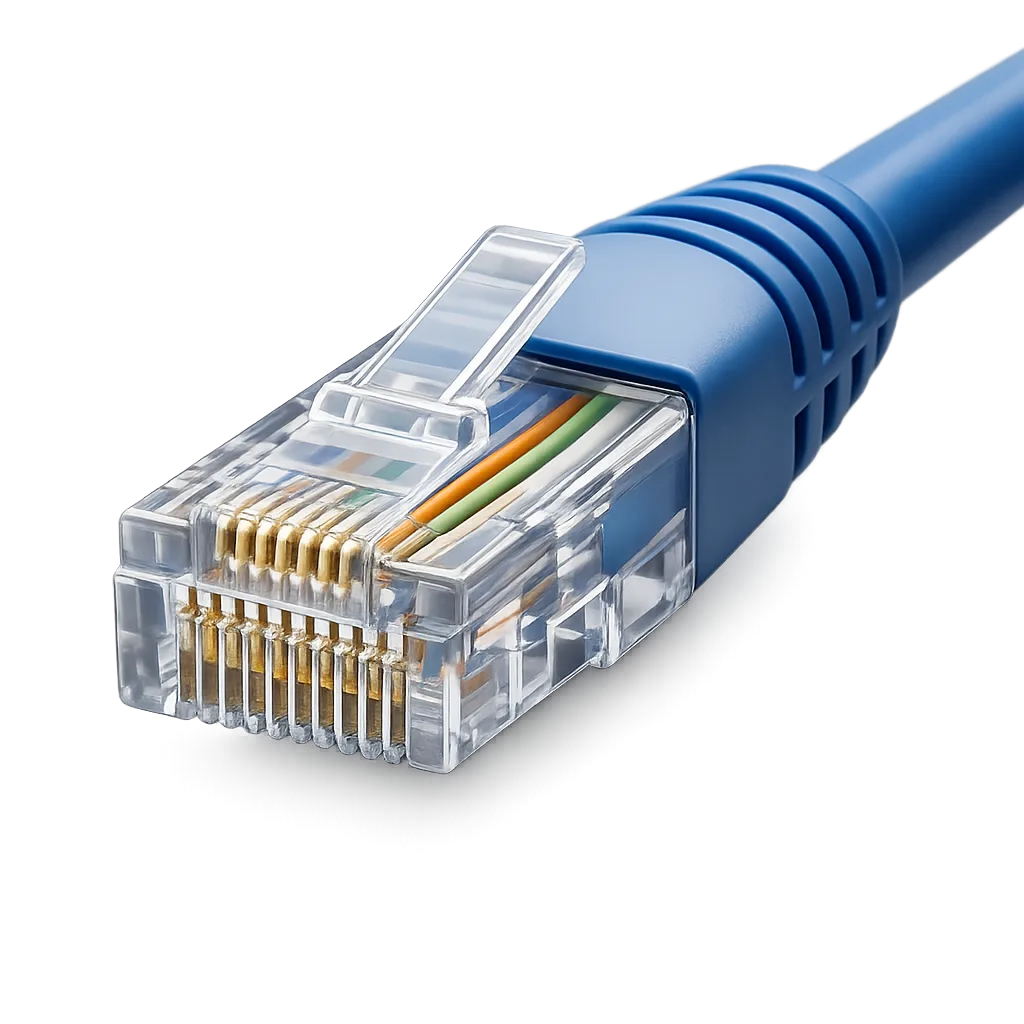

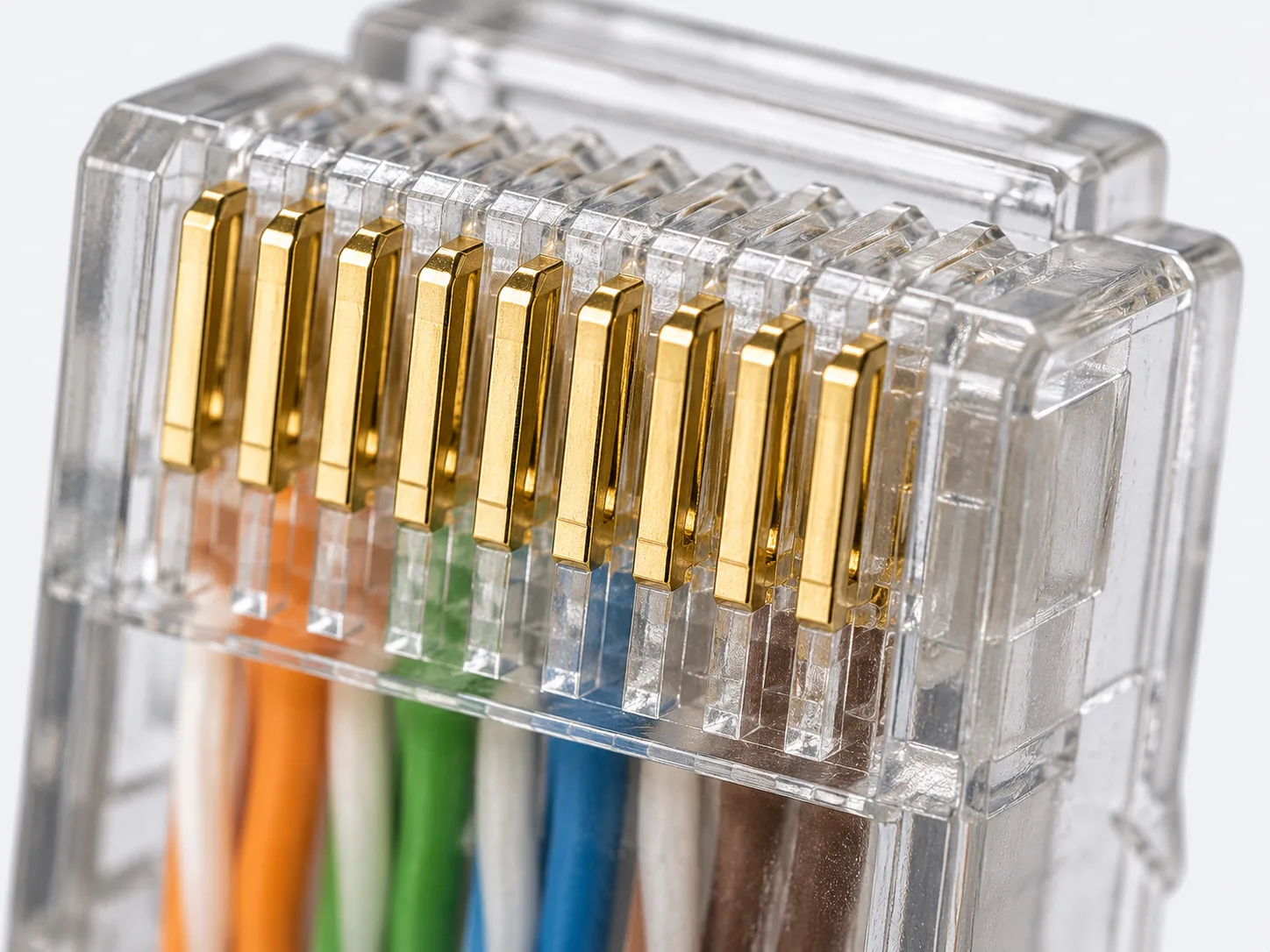

- 銅線のLANケーブル — 電気信号を運ぶ。家の中の短距離で一般的

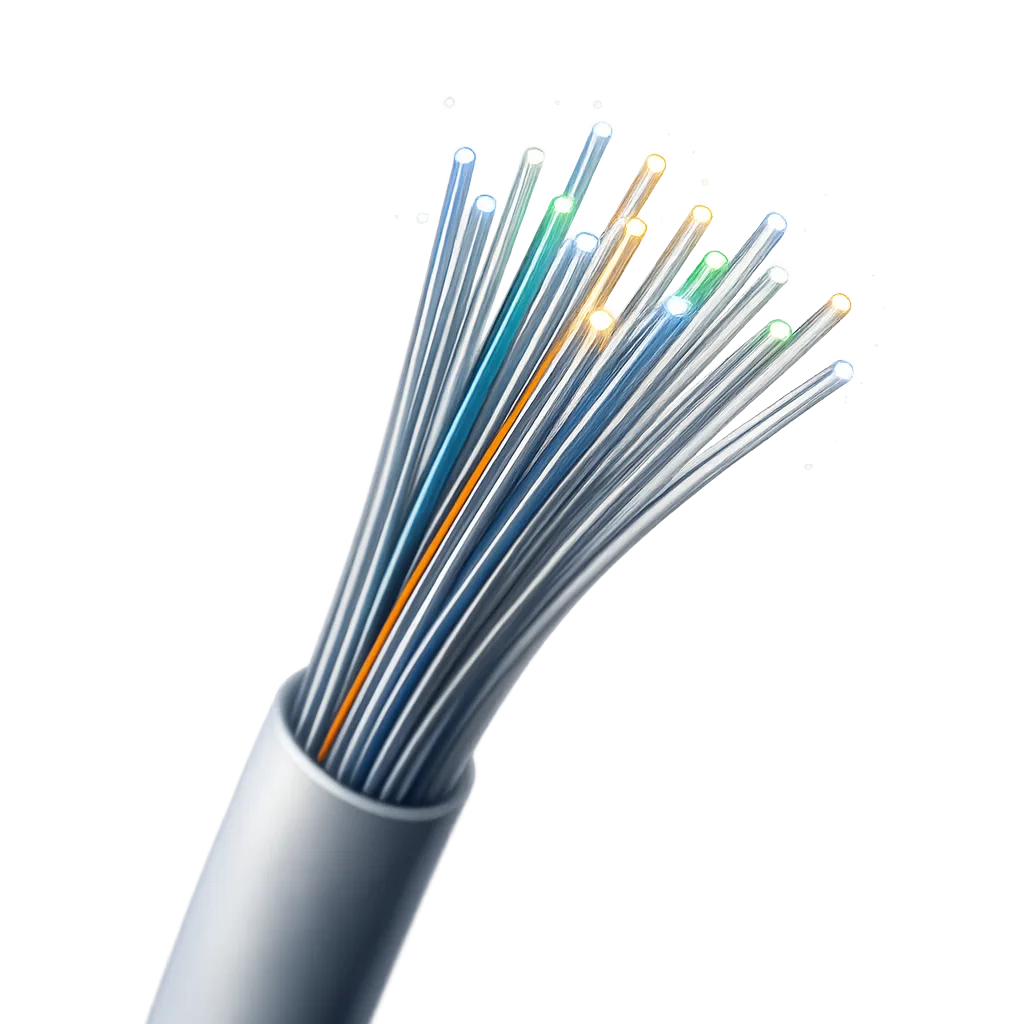

- 光ファイバ — 光で信号を運ぶ。長距離でも速く減衰しにくい（家の外の回線）
「家の中はLANケーブル、家の外は光ファイバ」という組み合わせが典型です。
この部分をもっと深く（中級）
- 銅線のLANケーブル — 電気信号を運ぶ。家の中の短距離で一般的。規格は1000BASE-Tなど
- 光ファイバ — 光で信号を運ぶ。長距離でも速く減衰しにくい（家の外の回線）
- カテゴリを合わせる — Cat5eなら1Gbps、Cat6ならより高速に対応。口とケーブル両方の世代が効く
「家の中はLANケーブル、家の外は光ファイバ」という組み合わせが典型です。銅線は100mほどが距離の上限で、それを超えると信号が弱ります。
無線との違い
- 有線 — 安定・高速・干渉に強い。ただしケーブルが要る（場所が固定されがち）
- 無線 — 手軽・どこでも。ただし電波の弱さ・干渉で不安定なことも
用途で使い分けます。速さと安定が欲しいなら有線、手軽さなら無線。
この部分をもっと深く（中級）
- 有線 — 安定・高速・干渉に強い。ただしケーブルが要る（場所が固定されがち）
- 無線 — 手軽・どこでも。ただし電波の弱さ・干渉で不安定なことも
- L2スイッチング — スイッチは受け取ったフレームの宛先MACを見て、その機器がつながるポートだけに転送する。ハブのように全ポートへばらまかないので効率がよい
- PoE — LANケーブルでデータと電力を同時に届け、カメラやアクセスポイントを電源工事なしで置ける
用途で使い分けます。速さと安定が欲しいなら有線、手軽さなら無線。
⚠️ うまくいかないとき
- 断線・接触不良 — ケーブルの傷み、挿し込みの甘さ
- 規格が古い — ケーブルや口の規格が遅い世代だと、速度が出ない
- 抜けている — 単純に挿さっていない
この部分をもっと深く（中級）
- 断線・接触不良 — ケーブルの傷み、挿し込みの甘さ
- カテゴリが古い — ケーブルや口の世代が遅いと、1Gbpsを狙っても速度が出ない
- 距離オーバー — 銅線で100mを大きく超え、信号が弱って不安定
- 抜けている — 単純に挿さっていない
関連する知識
理解度チェック
そのまま解けます（成績は保存されません）。無料アカウントを作ると、学習の記録と進捗の山登りが始まります。
問1. 光ファイバが電気の銅線と違うのは？
問2. 有線接続（LANケーブル）の一般的な特徴は？
問3. 有線接続がよく使われるのは、どんな機器か。
問4. 「家の中はLANケーブル、家の外は光ファイバ」という組み合わせが典型なのはなぜか。
問5. LANケーブルや差込口の「規格が古い」と起きがちなのは？
問6. LANケーブルがつながらないとき、まず確かめたい「単純な原因」は？
問7. ケーブルで機器を直接つなぐ有線接続の代表的なケーブルを、英字3文字で「◯◯◯ケーブル」と呼ぶ。◯◯◯に入るのは何か。
問8. 電気の銅線と違い、光で信号を運び長距離でも減衰しにくいケーブルを何と呼ぶか。
